    湘潭ZQ-21礦用直流牽引電機

    時間: 2019-11-12 15:38:42來源: 湖南宇翔牽引電氣設備有限公司
    • 微信圖片_201801231443066 (2).jpg

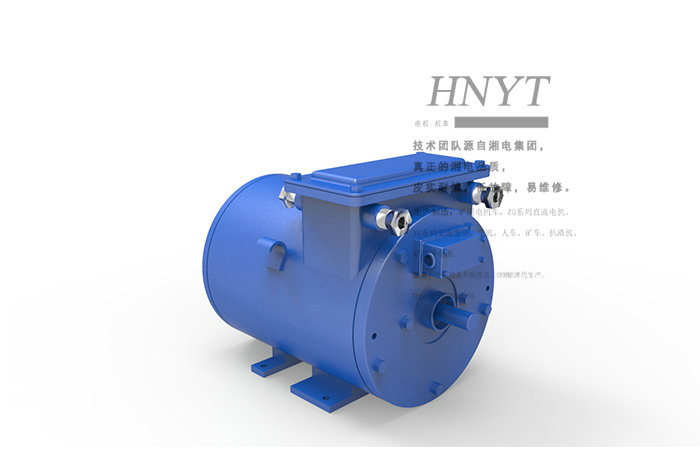

    湘潭ZQ-21礦用直流牽引電機

    產品詳細介紹

     湘潭ZQ-21礦用直流牽引電機優勢

    40年生產經驗技術團隊

    國內老牌湘潭電機廠技術團隊、自主研發,個性設計,確保電機工藝和質量。

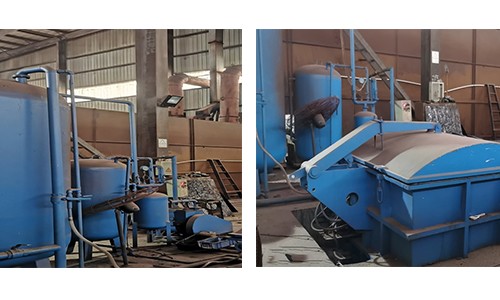

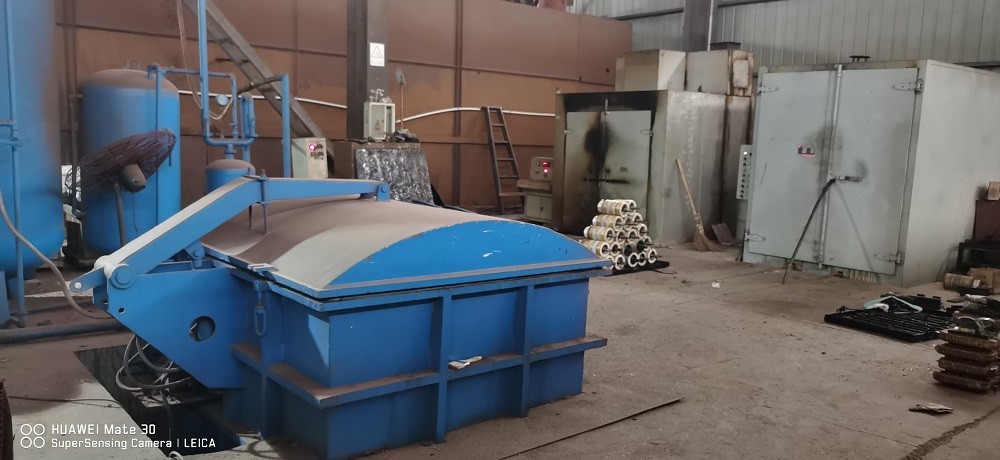

    一、真空浸漆設備及工藝
    采用真空浸漆設備,二次以上浸漆工藝,確保ZQ-21直流電機在潮濕及多粉塵環境下能長期保持高絕緣狀態,減少維護次數,維護周期較同類產品延長1.5倍以上;

    二、國內先進的烘干設備及工藝

    采用先進的烘干設備及烘干工藝,預烘、烘干、保溫、準確的溫度及時間控制,能有效確保潮氣有效排出,絕緣漆合理凝固,成型,確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級;

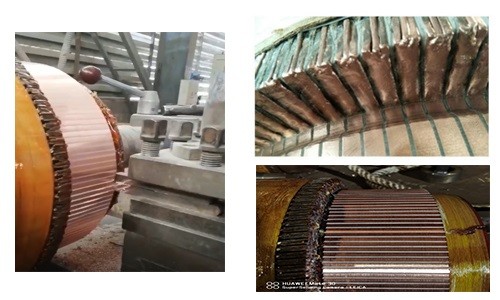

    三、電機電樞采用特殊工藝,提高電機使用率,更適應惡劣工礦
    很多司機圖省事違規操作經常燒電機,我們的電機工藝采用銅本體融化焊接,解決了錫焊不耐溫升的問題,大大提高了電機壽命,延長3倍以上。
    電機換向器表面采用精密加工,確保碳刷和換向器的接觸良好,提高碳刷和電機使用壽命。(碳刷磨損產生的導電粉塵引起電機整機絕緣下降,換向片打火及損壞)

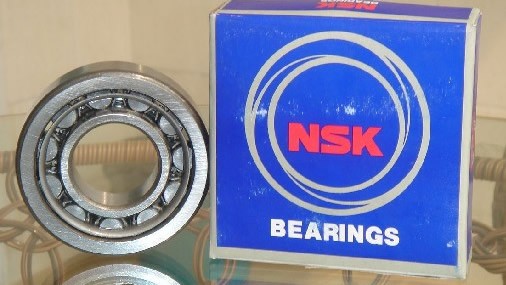

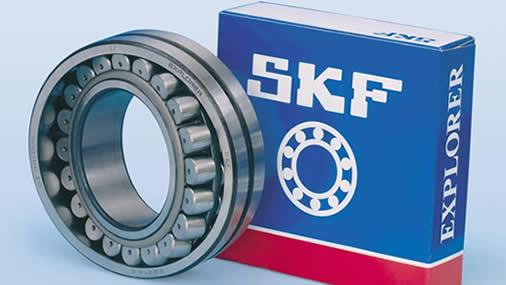

    五、ZQ全系列使用高質量或者進口軸承

    ZQ-21直流電機使用高質量或者進口軸承,確保電機低噪音,低震動,高精度,高效率,長壽命和少維護;

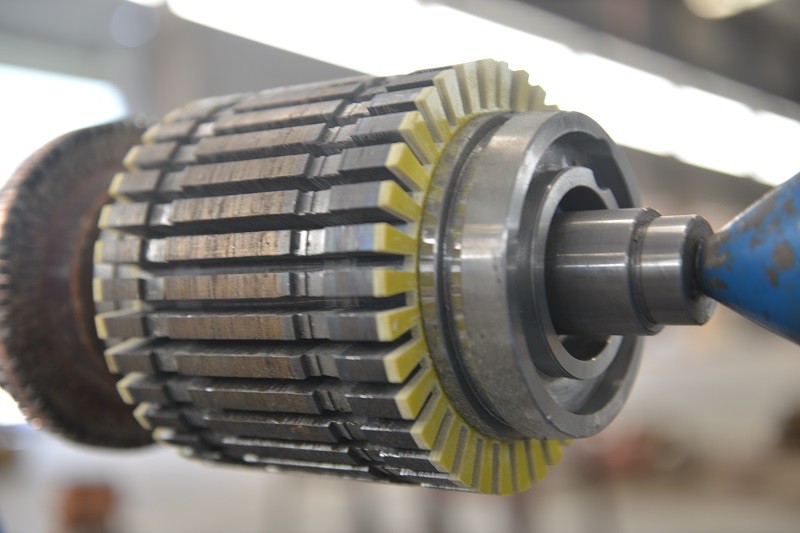

    六、ZQ全系列使用矽(硅)鋼片

    ZQ-21直流電機均采用寶鋼/武鋼的矽鋼片,確保高導磁率,低鐵損,功率因數高,電機溫升小,過載能力強;

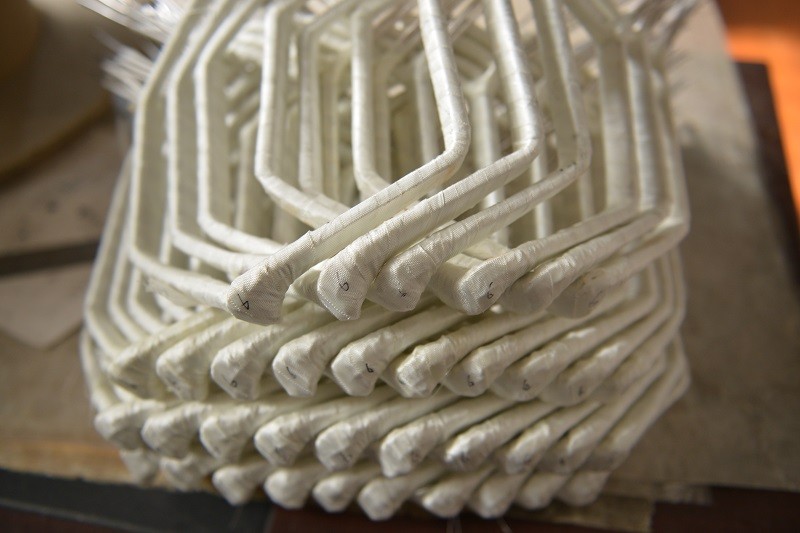

    七、ZQ全系列使用F級及H級絕緣材料,高壓絕緣無短板

    ZQ直流電機采用F級及H級絕緣材料(絕緣漆、絕緣紙、包扎帶及絕緣套管等);



    八、ZQ全系列電機使用

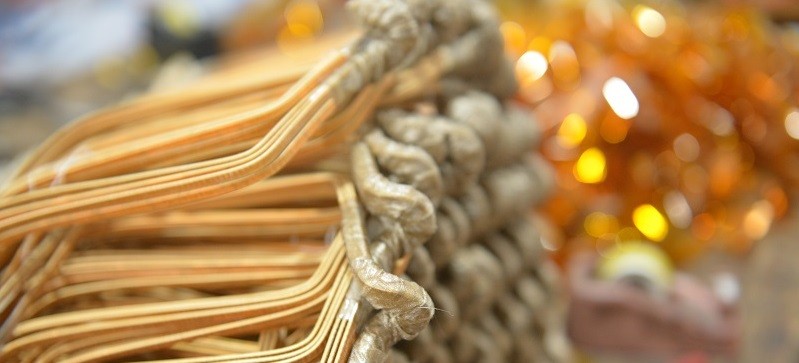

    ZQ-21直流電機采用大廠F級及H級漆包線,絕緣絲包線,絕緣扁銅線等。


    主要用途及適用范圍

    1.1 主要用途

    ZQ-21 直流牽引電動機適用于一般礦山井下環境條件,系供 CJ7/250、CJ10/250 型直流架線式礦用 電機車作驅動電動機。

    1.2  適用范圍

        電機應能在下列環境條件下正常運行:

    a) 海拔不超過2000m;

    b) 遮蔭處空氣更高溫度不超過40℃,更低溫度不低于-25℃;

    c) 朂濕月的月平均更大相對濕度不大于90%(同月的月平均更低溫度不高于25℃);

    d) 工作場所不允許有甲烷或煤塵等爆炸性氣體混合物。

    結構概述

    1.  電機采用全封閉自冷式結構。一端伸軸,軸伸為圓錐形,通過齒輪傳動驅動機車車軸。電機通過軸承殼懸掛裝置于電機車車軸上。

    2.  電機機座上方設有一個視察窗和一個出線盒。通過視察窗便于檢查換向器和電刷的工作情況及更

    換電刷。出線盒內四根接線電纜,便于接線。接線后,接頭須用絕緣膠布包扎牢固,防止漏電。

    3.  電機機座由鑄鋼 ZG25Ⅱ鑄成,兼作導磁體及安裝全部零、部件的骨架之用。 3.5  電機采用半刷桿結構;每個刷盒內裝有一塊帶尾電刷。
    4.  電機采用半刷桿結構;每個刷盒內裝有一塊帶尾電刷

    5.  換向器為傳統的拱形結構,由梯形銅牌加工成鴿尾狀的換向片組成,片間用 0.8mm 的云母板 5535

    絕緣,鴿尾用錐形云母環絕緣,再用換向器套筒和壓圈藉緊固螺母壓緊。 3.7  轉軸用φ90 的 45 號優質碳素圓鋼車制而成。
    6.  轉軸用φ90 的 45 號優質碳素圓鋼車制而成。

    7.  電機軸承用 3 號工業鋰基潤滑脂潤滑,且傳動端用 NU413 圓柱滾子軸承,換向器端用 310 深溝球軸承。


    湘潭ZQ-21礦用直流牽引電機參數


    功率 20.6Kw
    電壓 250V
    電流 95A
    轉速 600r/min
    更大電流 190A
    更大轉速 1400r/min
    結構形式 臥式
    工作制定額 S2-60MIN
    勵磁方式 串勵
    絕緣等級 F
    冷卻形式 IC40
    重量 525KG

    我們是礦用機車行業的動力供應商,并且與湘電重裝,中國中車及山河智能等大型企業合作提供動力。




    ?
